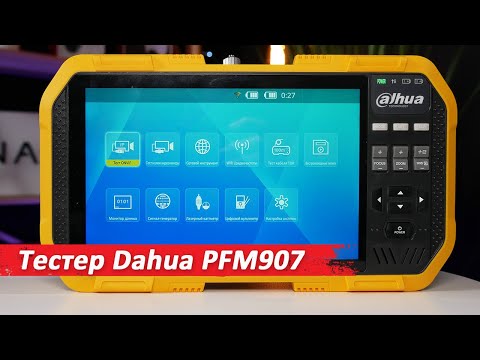

Dahua PFM907 – это сетевой/аналоговый тестер, который специально разработан в помощь обслуживающему персоналу для контроля устройств в системе видеонаблюдения. Проверяется функциональность видеокамер:
- аналогового стандарта AHD, HDCVI, HDTVI или CVBS через BNC порты на входе и выходе;
- IP стандарта через порт RJ45 (10M/100M/1000M) или по Wi-Fi.
С помощью тестера непосредственно просматривается видео на 7" TFT сенсорном экране разрешением 1920x1200 или выделенный участок с цифровым увеличением 8x.
Встроенный Wi-Fi модуль, позволяет подключаться к беспроводной сети и просматривать IP камеры.
Контролируется прохождение звука через вход аудио и выполнение поворота камеры PTZ через порт RS485.
Имеется HDMI выход, на котором поддерживается различные форматы видеосигнала с разрешающей способностью 720P или 1080P на скорости 25/30/50/60 к/с или 25/30 к/с соответственно.
Поддерживается функции цифрового мультиметра и оптического измерителя мощности.
Проверяется поступление питания по PoE (802.3at). Возможна подача напряжения на разъем питания видеокамеры по технологии PoE или от блока питания.
Запуск различных функций выполняется с помощью экранного меню и предусмотрены 13 управляющих клавиш с отключением тона клавиатуры.
Питание постоянного тока DC 12B/2А. Для автономного электроснабжения предусмотрены 2 литиевые батареи (18.5 Вт/ч), которые обеспечат функциональность тестера на 8-10 часов. Можно настроить автоотключение через 5~60 минут, когда с тестером не выполняются действия.
Корпус тестера сделан из желтого пластика.
Основное назначение тестера Dahua PFM907
Тестер Dahua PFM907 предназначен для широкого спектра проверки работоспособности видеокамер разных производителей и сетевого кабеля. Используется для обслуживания систем охранного видеонаблюдения аналогового или сетевого стандарта.
Основные возможности тестер Dahua PFM907
IPC тестирование:
- поддержка последовательного или мостового подключения через двухпортовый RJ45 1 Гбит/с;
- обнаружение Ethernet канала и трафика, обнаружение петли Ethernet, DHCP-клиента и сервера, проверка качества канала передачи данных;
- обнаружение и конфигурация камеры, просмотр видео в реальном времени;
- тестирование PTZ камер через порт RS485 с поддержкой более 30 протоколов, включая Pelco-D/P, Samsung, Panasonic, Lilin, Yann и др.;
- декодирование видео H.264/H.265, поддержка просмотра в разрешении 4K при скорости 30 к/с, предварительный просмотр локального увеличения 8x.
Аналоговое тестирование:
- подключение через 1 BNC вход и 1 BNC выход;
- просмотр видео в формате HDCVI, HDTVI, AHD, CVBS (NTSC, PAL);
- разрешение видео HDCVI - 720P, 1080P, 4MP, 5MP, 4K; AHD/HDTVI - 1080P, 4MP;
- поддержка 8-кратного уровня цифрового увеличения;
- отправка тестового видеосигнала в формате NTSC или PAL; HDCVI, HDTVI, AHD (720P, 1080P);
- тестирование PTZ камер с поддержкой HDCVI, HDTVI, AHD протоколов.
Wi-Fi тестирование:
- используется складная двойная двухдиапазонная дипольная всенаправленная антенна;
- поддерживается проверка в частотном диапазоне 2.4G и 5G; тестирование соединения, списка и скорости потери пакетов; обнаружение информации и задержки;
- пространственное обнаружение полосы частот и сигнала шумов;
- проверка изменения сигнала и частоты обновления 1 ~ 10 Гц.
PoE тестирование:
- обнаружение напряжения и получение питания по технологии PoE (802.3at), отображение фактической мощности;
- обеспечение питанием видеокамеру по технологии PoE (802.3at) с мощностью потребления 25.5 Вт.
HDMI и аудио тестирование:
- поддержка различных форматов видеосигнала в разрешении 720P (25/30/50/60 к/с), 1080P (25/30 к/с);
- проверка входного аудиосигнала.
Цифровой мультиметр:
- измерение постоянного напряжения в диапазоне 2/20/200/600 В, минимальное значение 0.1 мВ;
- измерение переменного напряжения в диапазоне 20/200/600В, минимальное значение 1В;
- измерение постоянного ток в диапазоне 20/200/2000 мА, минимальное значение 1 мкА;
- измерение переменного тока в диапазоне 20/200/2000 мА, минимальное значение 1 мкА;
- измерение сопротивления в диапазоне 2/20/200KΩ 2/20MΩ, минимальное значение 0.1Ω;
- измерение емкости в диапазоне 2/20/200 нФ 2/20/200 мкФ 2/20 мФ, минимальное значение 1 пФ;
- измерение диодного падения напряжения в диапазоне до 2В, минимальное значение 0.1 мВ;
- измерение проводимости в диапазоне до 2кОм, минимальное значение 0.1 Ом.
Оптический измеритель мощности
- подключение через сменный разъем FC/PC;
- применяется InGaAs детектор;
- калибровка длины волны 1625/1550/1480/1310/1300/850 нм;
- диапазон мощности от -70 дБм до +10 дБм;
- точность измерения <± 0,3 дБ (-10 дБм при 22 ℃), <± 0,5 дБ (диапазон полной шкалы при 22 ℃);
- разрешение линейного дисплея 0.1%, логарифмического дисплея 0.01 дБм.
[articles-shortcode]
Список характеристик
- Формат видеосигнала: IP, HDCVI, HDTVI, AHD, CVBS;
- BNC порт: 2 (1 вход / 1 выход);
- Ethernet порт: RJ45 (10M/100M/1000M);
- Аудиовход: 1;
- HDMI выход: 1;
- RS485: 1;
- Встроенный Wi-Fi модуль: есть;
- Цифровой мультиметр: есть;
- Оптический измеритель мощности: есть;
- Питание: DC 12 B, PoE (802.3at);
- Рабочая температура: -10℃ ~ +55℃;
- Размеры: 235x135x45 мм;
- Вес: 0.93 кг.
