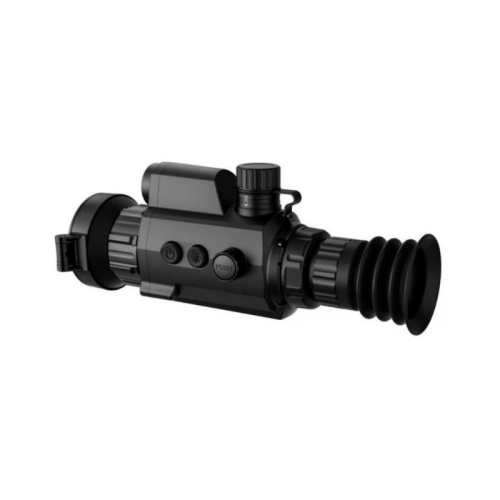

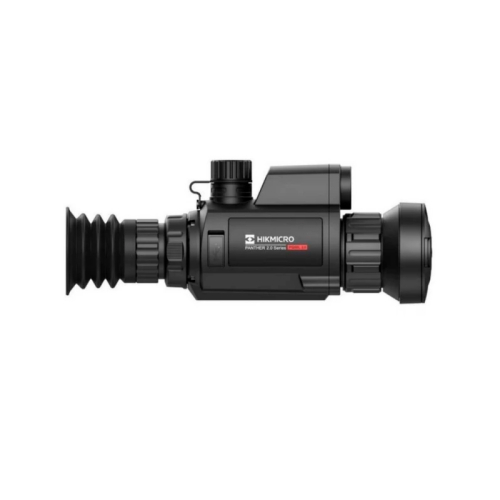

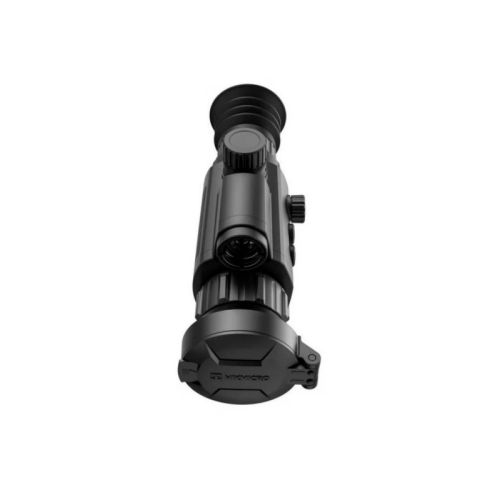

Тепловизионный прицел HikMicro Panther PQ50L 2.0 LRF

Тепловизионный прицел HikMicro Panther PQ50L 2.0 LRF

Тепловизионный прицел Panther PQ50L 2.0 LRF – это младший компактный представитель линейки оптической техники Panther от компании HikMicro. Модель широко используется в охранных агентствах и охотничьем деле. Прибор обладает высокими техническими характеристиками, которые позволяют осуществлять результативное прицеливание на расстоянии 2600 метров. Обеспечивают прицел преимущественными свойствами неохлаждаемая матрица фокальных плоскостей VOx≤ 35 и мощный германиевый объектив F50/1.0. Детально проработанная эргономика и широкий функционал гарантируют максимально комфортное использование в любое время года.

Ключевые технические характеристики устройства.

1. Операционные:

• сенсор – неохлаждаемая матрица фокальных плоскостей VOx, 12 мкм;
• матричное разрешение – 640х512;
• шаг пикселя – 12 мкр;
• чувствительность – ≤ 35;
• спектральный диапазон – 8 ≈ 12 µm;
• частота смены изображения – 50 Гц;
• экран – микродисплей OLED;
• разрешение экрана — 1024 х 768 пикселей.

2. Оптические:

• объектив – германиевый, F50/1.0;
• оптический угол поля зрения на 100 м – 8,800 х 7,030;
• увеличение оптическое/цифровое – х2,0 – х16;
• удаление выходного зрачка – 45 мм;
• область фокуса – от 5 метров;
• диоптрийная настройка — -5…+3;
• дистанция обнаружения объекта – 2600 метров.

3. Мультимедийные:

• подключение к внешними устройствам – WI-FI;
• разъем – Type C.

4. Эксплуатационные:

• гарантийный срок использования – указано в гарантийном талоне;
• материал корпуса – противоударный пластик;
• вес – 585 грамм;
• размерные параметры – 227 х 73 х 87 мм;
• уровень защиты – IP 67;
• автономный режим эксплуатации – 6 часов;
• элемент питания – литий-ионный батареи 18650;
• температурные эксплуатационные показатели -30…+55.

Дополнительные возможности включают в себя лазерний дальномер, который предусмотрен для автоматического определения дистанции до мишени

Модульный блок тепловизионного прицела Panther PQ50L 2.0 LRF

Оптоэлектронное устройство принимает и преобразует оптическое излучение инфракрасного спектра с помощью оксид-ванадиевой матрицы фокальных плоскостей. Данная модель имеет высокую температурную чувствительность NEDT≤ 35, которая позволяет фиксировать наименьший тепловой след на расстоянии 2600 метров. Качественную детализацию полученных данных с четким очертанием границ  обеспечивает разрешение в 640х512 pix. Спектральный диапазон сенсора до 12 µm улавливает излучительные способности объекта при различных атмосферных ограничениях: проливной дождь, сильный туман, снег, пылевая буря. Частота смены кадров варьируется в пределах 50 Гц. Данный показатель позволяет осуществлять точное прицеливание в состоянии активного передвижения и постоянно меняющихся пространственных сцен.

Оптическая система

Тепловизионный прибор оснащен мощным объективом F50/1.0 с германиевыми линзами. Оптические элементы покрыты специальным алмазоподобным напылением, которое предохраняет устройство от механических повреждений. Высокий показатель светосилы F50 повышает сумеречный эффект прицела в несколько раз, что приводит к высокой результативности при ночном наблюдении. Данный показатель является наиболее оптимальным, так как более высокие показатели приводят к разрушении крепежей при отдаче.  Увеличение цели осуществляется с помощью оптического и цифрового zoom х2,0/х16. Функция приближения при задействовании не искажает качество изображения, что позволяет вести стрельбу по активно передвигающимся мишеням. Поле зрение, наблюдаемое в оптический прицел, имеет градусный угол 8,800 х 7,030. В приборе предусмотрена опция диоптриевой настройки, которая позволяет использовать прицел без вспомогательной оптической техники.

Дисплей прицела Хикмикро

Преобразованные инфракрасные излучения визуализируются с помощью OLED экрана с расширением 1024 х 768 пикселей. Микродисплей на основе органических светодиодов обеспечивает высоким качеством изображения с высоким контрастом и ярким цветовым отображением. При этом элемент сохраняет широкий угол обзора, что позволяет отображать ситуацию наблюдательной сцены в режиме реального времени. Дополнительным преимуществом OLED технологий является высокий показатель энергоэффективности, который значительно экономит энергетический ресурс прибора.

Система питания Panther PQ50L 2.0 LRF

Элементом энергоснабжения тепловизионного прибора выступает литий-ионная батарея 18650. Она обеспечивает автономное функционирование прицела в течении 6 часов. Аккумуляторный элемент питания имеет высокий уровень емкости до 3000 мАч и напряжение с выдачей на выходе в 3,7 В. Продуктивность батареи сохраняется на протяжении 1000 циклов заряд/разряд. Рабочий температурный диапазон варьируется в пределах от -30…+55. Питательный компонент обладает низким уровнем саморазряда и не имеет эффекта памяти. Такие особенности способствуют сохранению работоспособности в состоянии покоя в период длительного времени.

Конструкционная особенность прицела от HikMicro

Корпус тепловизионного прицела изготовлен из противоударного пластика, который обеспечивает целостность внутреннего механизма при активном использовании. Материл имеет высокую стойкость к воздействию агрессивной среды (соли, кислоты, щелочь, смазочно-горючие компоненты). Уровень влагозащиты по международной системе стандартов IEC 60529 равен IP67. Данный показатель свидетельствует об абсолютной герметичности конструкции.  Корпус прибора выдерживает случайные погружения под воду на глубину до 1 метра и падения с метровой высоты. Указанные особенности конструкционного материала и корпуса позволяют использовать прицел на запыленных местностях во время сильных атмосферных осадков.

Мультимедиа и дополнительные возможности Panther PQ50L 2.0 LRF

Точная наводка стрелкового оружия осуществляется с помощью прицельного приспособления (визиря) 4/4. Также эффективность прицеливания обеспечивает стадиометрический дальномер, который автоматически определяет расстояние до мишени.

Оптимальный показатель удаления выходного зрачка и ударная стойкость до 6000 Дж дают возможность использовать среднекалиберное оружие гладкоствольного и нарезного типа.

Комплектация теплоприцела HikMicro Panther PQ50L 2.0 LRF

Заводская упаковка прибора включает:

• тепловизионный прицел HikMicro Panther PQ50L 2.0 LRF 1 шт;

• элемент энергоснабжения – батарея 18560 1 шт;
• провод USB Type C 1 шт;
• зарядное устройство 1 шт;
• микрофибра для очистки оптических элементов;
• эксплуатационная инструкция;
• гарантийный талон.

Комплектация может быть изменена заводом-производителем без уведомления потребителей.

Список характеристик

• Дальность обнаружения ростовой фигуры (1,8 х 0,5м) - 2600 м;
• Матрица Uncooled Vox 640x512 px, 12 мкм , NETD <20 mK, 50 Гц;
• Германиевый объектив F50/f1.0 с ручной фокусировкой;
• Оптическое увеличение 2,6х, цифровой зум 1x/2x/4x/8х;
• Поле зрения FOV (Field of view) 8,8° х 7° или 15,4 – 12,2 м/100м;
• Вынос выходного зрачка 45 мм, диаметр 6мм;
• Микродисплей OLED, 0.39 inch, 1024x768;
• Лазерный дальномер до 600 м, баллистический калькулятор;
• Цветовые палитры: Black Hot, White Hot, Red Hot, Fusion;
• Функция PiP, отслеживание горячих точек;
• Запись видео со звуком, модуль Wi-Fi Точка доступа;
• Карта памяти на 16 Гб, мобильное приложение;
• Автоматическая запись выстрела;
• Десять прицельных сеток, смена цвета;
• Прочный корпус, влагозащита (класс IP67);
• Питание - сменный перезаряжаемый аккумулятор 18650;
• Время автономной работы 5 часов, внешнее питание (USB Type-C);
• Диапазон рабочих температур -30° …+55°С;
• Габариты 226,8х73,3х87,1 мм, вес 0,585 кг.
